Plus de 40 ans d’expérience dans la rectification de pièces de précision exigeantes
Composants rotatifs, mais aussi formes de départ carrées ou polygonales nécessitant une forme finale cylindrique. La rectification cylindrique est la technique qui fait la différence lorsque la circularité, les cotes d’ajustement et la qualité de surface sont simultanément critiques. Tumag combine plus de 40 ans de savoir-faire avec des rectifieuses cylindriques CNC modernes afin de rectifier vos pièces, aussi bien en extérieur qu’en intérieur, avec la plus grande précision.
Nos services de rectification cylindrique sont utilisés dans des secteurs exigeants : de la santé et des technologies médicales à l’aéronautique et la défense, en passant par l’industrie high-tech et l’industrie de l’emballage. Chacun de ces marchés impose ses propres exigences en matière de précision dimensionnelle, de qualité de surface et de traçabilité, des exigences auxquelles Tumag répond chaque jour.
Qu’est-ce que la rectification cylindrique ?
La rectification cylindrique est une technique de rectification dans laquelle les pièces sont usinées avec une précision micrométrique par leur propre rotation au contact d’une meule. Pendant le processus, la pièce tourne autour de son propre axe, tandis que la meule, également en rotation, enlève la matière et donne à la surface sa forme et sa finition définitives.
Comme sur un tour, la rotation de la pièce détermine les formes finales possibles : le résultat est toujours symétrique en rotation autour de l’axe de la pièce. Cela signifie que le matériau de départ ne doit pas nécessairement être déjà cylindrique, mais aussi que les possibilités d’usinage vont au-delà d’un simple cylindre. Les formes coniques, les diamètres étagés, les profils bombés et autres profils symétriques en rotation sont tout aussi réalisables.

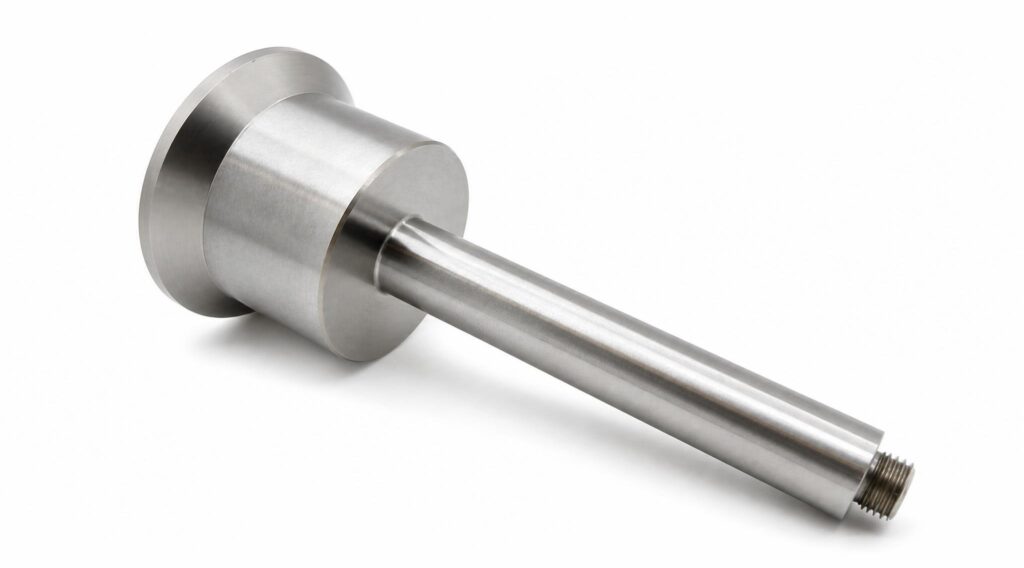

Le résultat est un composant présentant une rugosité exceptionnellement faible (Ra), une grande circularité et des cotes d’ajustement exactes. Cela rend la rectification cylindrique indispensable pour les pièces qui doivent fonctionner dans des systèmes mécaniques dynamiques ou de haute précision.
La rectification cylindrique peut être utilisée comme opération de finition après le fraisage ou le tournage, mais aussi comme opération de correction lorsque le traitement thermique a provoqué de légers écarts dimensionnels.
Applications de la rectification cylindrique
| Composant | Application |
| Axes et arbres de guidage | Mécanismes rotatifs ou translatoires |
| Bagues et supports de roulements | Guidage de précision, ajustement à faible friction |
| Bagues et pièces circulaires | Étanchéité, guidage, rotation |
| Broches de moule et composants d’outils de découpe | Outils de découpe et de formage à dimensions critiques |
| Vérins hydrauliques et pneumatiques | Surfaces d’étanchéité à faibles valeurs Ra |
| Composants rotatifs en mécatronique | Codeurs, accouplements, arbres d’entraînement |
Production de haute précision
Pourquoi choisir Tumag comme partenaire en rectification cylindrique ?
Tumag n’est pas un généraliste. Nous sommes une entreprise spécialisée belge dans la production de haute précision d’outillages et de composants de mécanique de précision. Chez nous, la rectification cylindrique n’est pas un service complémentaire : c’est une compétence clé utilisée chaque jour pour des clients exigeants des secteurs de l’automobile, de l’électronique, de l’industrie médicale et de la mécatronique.
Ce que vous pouvez attendre de nous :
- Rectifieuses cylindriques CNC à haute répétabilité et avec un minimum d’erreurs de serrage
- Expérience dans la rectification extérieure et intérieure de géométries complexes
- Usinage de l’acier trempé, de l’acier à outils, de l’acier inoxydable et d’autres matériaux difficiles à usiner
- Toleranties die standaard uitkomen op enkele micrometers
- Contrôle qualité avec instruments de mesure étalonnés et traçabilité
- Production en Belgique, circuits de communication courts et tailles de séries flexibles
La rectification cylindrique dans le processus de production de Tumag
Chez Tumag, la rectification cylindrique est rarement une opération isolée. Elle constitue généralement l’étape finale d’un processus de production intégré qui commence par l’ingénierie et passe par le fraisage CNC, le tournage CNC ou le traitement thermique. En maîtrisant tous les processus en interne, nous garantissons la continuité dimensionnelle tout au long de la chaîne d’usinage.
Ainsi, la rectification cylindrique est adaptée à ce qui précède et à ce qui suit, qu’il s’agisse d’une opération de polissage, d’un assemblage ou d’un contrôle qualité avec mesure CMM.
Contactez-nous
Vous avez des composants soumis à des exigences élevées en matière de circularité ou de rugosité ? Ou vous recherchez un partenaire fiable pour la rectification cylindrique en Belgique et aux Pays-Bas ? Contactez l’équipe de Tumag. Nous analysons votre plan et vous fournissons une offre claire.
Questions fréquentes sur la rectification cylindrique (FAQ)
Quelle est la différence entre la rectification cylindrique extérieure et intérieure ?
Lors de la rectification cylindrique extérieure (rectification OD), l’extérieur d’une pièce cylindrique est usiné. Lors de la rectification cylindrique intérieure (rectification ID), un alésage ou une forme cylindrique intérieure est fini. Les deux techniques poursuivent le même objectif : une cote précise, une grande circularité et une faible valeur de rugosité.
Quelles tolérances peut-on atteindre avec la rectification cylindrique ?
Avec la rectification cylindrique CNC, des tolérances de l’ordre de quelques micromètres sont couramment réalisables. La tolérance exacte dépend du matériau, du diamètre, du serrage et de la qualité de surface requise. Contactez Tumag pour discuter de votre situation spécifique.
Sur quels matériaux la rectification cylindrique peut-elle être réalisée ?
L’acier à outils trempé, l’acier de construction, l’acier inoxydable et divers alliages font partie des matériaux standard. Les matériaux à haute dureté nécessitent des meules et des paramètres spécifiques ; les opérateurs de Tumag disposent des connaissances nécessaires pour les régler correctement.
Quand la rectification cylindrique est-elle un meilleur choix que le tournage seul ?
Le tournage CNC offre déjà de bons résultats pour les formes cylindriques, mais ne peut pas égaler la qualité de surface ni les tolérances de la rectification cylindrique. Lorsque la circularité, la cylindricité ou une faible valeur Ra sont critiques, ou lorsque la pièce doit être trempée avant la rectification, la rectification cylindrique est l’opération de finition indiquée.
