Formes profilées et rainures avec une précision micrométrique
La rectification de profil est une opération de rectification par enlèvement de matière permettant de réaliser des contours complexes, des rainures et des formes profilées dans des pièces métalliques. Cette opération fait partie de notre offre en production de haute précision et constitue, avec la rectification plane, la rectification cylindrique et la rectification par coordonnées, l’offre complète de rectification de précision de Tumag. Nous utilisons la rectification de profil lorsque les pièces exigent des tolérances strictes et des géométries précises, par exemple pour les outils de découpe, les éléments de moules et les composants de mécanique de précision.
Qu’est-ce que la rectification de profil ?

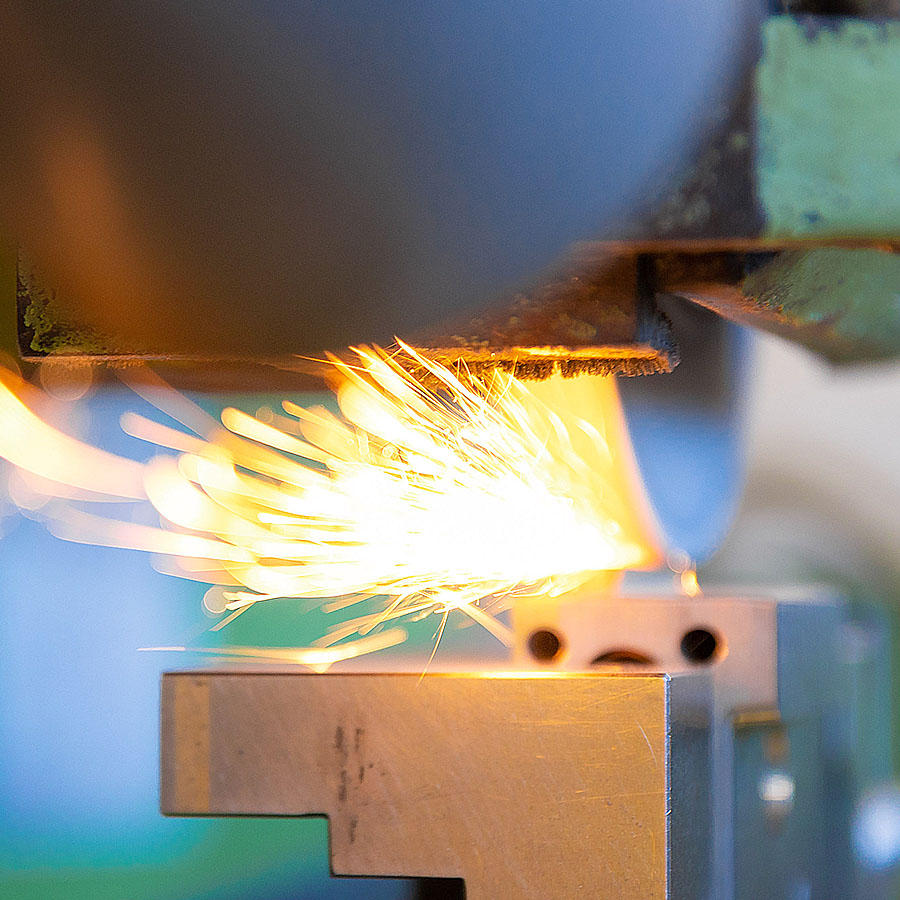

Dans la plupart des opérations de rectification, la forme du résultat est déterminée par le mouvement de la machine. Dans la rectification de profil, la forme est en grande partie intégrée dans la meule elle-même. La meule reçoit au préalable le négatif du profil souhaité, puis se déplace sur ou le long de la pièce, imprimant ainsi cette forme dans le matériau. Cette méthode permet d’obtenir en une seule opération une pièce à la géométrie nettement définie, comme une forme en V, une série de dents, une transition rayonnée ou une combinaison de surfaces planes et d’arrondis.
La rectification de profil est l’une des opérations d’usinage de précision dans le domaine de la micromécanique. Selon le matériau, la complexité du profil et le bridage, des tolérances de l’ordre du micromètre sont réalisables, et dans des conditions favorables jusqu’à environ ±2 µm. La qualité de surface constitue également un point fort. Pour les pièces nécessitant une rugosité inférieure à Ra 0,8 µm, par exemple pour des surfaces d’ajustement et d’étanchéité, la rectification est généralement la méthode indiquée.
Applications industrielles de la rectification de profil
Cette technique est utilisée lorsque des profils doivent être réalisés avec exactitude, de manière répétable et dans des matériaux durs. Les applications courantes sont :
- Outils de découpe et de poinçonnage, où la géométrie de coupe est déterminante pour la qualité du produit poinçonné ou découpé.
- Éléments de moules et composants de moules, où les profils, guidages et surfaces d’ajustement doivent s’assembler avec une précision micrométrique.
- Composants de précision pour les secteurs high-tech, médical et aéronautique et spatial, où la fiabilité et la reproductibilité sont essentielles.
Dans de nombreux cas, la rectification de profil n’est pas la seule opération, mais une étape de finition ou déterminante dans une chaîne d’usinage plus longue.
Matériaux pour la rectification de profil
La rectification de profil révèle tout son potentiel avec les matériaux durs et trempés, précisément là où le fraisage et le tournage atteignent leurs limites. Les matériaux que nous rectifions régulièrement par profil incluent notamment :
- Acier trempé et acier à outils, les aciers pour travail à froid et à chaud utilisés dans les outils de découpe et les moules. Ces matériaux sont précisément choisis pour leur dureté et leur résistance à l’usure, ce qui rend la finition difficile et rend la rectification pratiquement indispensable.
- Acier inoxydable, dont la ténacité impose des exigences élevées à l’usinage.
- Carbure, un matériau extrêmement résistant à l’usure, fréquemment utilisé dans les outils de coupe et les composants où la durée de vie est critique.
- Divers métaux non ferreux, lorsqu’une grande précision ou une forme profilée fine est requise.
Production de haute précision
Rectification de profil chez Tumag
Pour les composants présentant des tolérances strictes et des géométries complexes, nous maîtrisons l’ensemble du processus en interne, de la préparation à la contrôle qualité. Comme nous maîtrisons également toutes les autres opérations d’usinage en plus de la rectification de profil, nous pouvons répondre efficacement à votre problématique et combiner les opérations ou les faire s’enchaîner de manière fluide, toujours en concertation avec vous.
Vous avez un profil complexe pour lequel vous recherchez un partenaire fiable ? Contactez-nous et nous réfléchirons volontiers avec vous à la meilleure approche.
Soumettez-nous votre profil, nous réfléchirons avec vous.
Questions fréquentes sur la rectification de profil (FAQ)
Qu’est-ce que le dressage et pourquoi est-il important en rectification de profil ?
Le dressage consiste à mettre en forme et à affûter la meule ; il est déterminant pour la qualité du résultat final. Il comprend deux opérations qui se rejoignent. Lors du profilage, la meule reçoit avec précision la géométrie nécessaire à la pièce. Lors de l’affûtage, les grains abrasifs sont ouverts, créant de nouvelles arêtes coupantes et libérant de l’espace pour l’évacuation des copeaux. Une meule bien dressée coupe de manière froide et dégagée, avec une faible force de rectification et une finition soignée à la clé. Avec un dresseur diamanté monopointe ou un rouleau de dressage diamanté, de très petits rayons intérieurs sont réalisables, de l’ordre de 0,1 à 0,2 mm. Le dressage est effectué régulièrement, parfois entre les pièces, une augmentation de la puissance absorbée ou une détérioration de la finition indiquant que la meule nécessite à nouveau une intervention.
Quelles meules et quels abrasifs sont utilisés en rectification de profil ?
Le choix de la meule la plus adaptée dépend fortement du matériau à usiner. Les abrasifs conventionnels sont le corindon (oxyde d’aluminium) et le carbure de silicium. Ils sont économiques, faciles à dresser et adaptés à un large éventail de nuances d’acier. Pour les travaux plus exigeants, les superabrasifs entrent en jeu : le nitrure de bore cubique (CBN, également connu sous le nom de Borazon) et le diamant. Le CBN est particulièrement adapté aux aciers trempés, car il conserve durablement sa forme et son tranchant. Le diamant est le choix indiqué pour les matériaux très durs et abrasifs tels que le carbure, la céramique et le verre. La bonne combinaison entre abrasif et matériau garantit une longue durée de vie, un processus stable et une qualité constante.
Quand choisir la rectification de profil et quand choisir l’électroérosion ?
Les deux techniques permettent d’usiner des matériaux trempés et toutes deux atteignent une haute précision, mais elles présentent des différences nettes. L’électroérosion fonctionne électriquement et nécessite donc un matériau conducteur, ce qui exclut la céramique et certains matériaux non ferreux qui peuvent toutefois être usinés par rectification de profil. L’électroérosion apporte en outre de la chaleur à la surface, entraînant une fine couche affectée, tandis qu’un processus de rectification bien refroidi travaille le matériau de manière mécanique et à basse température. Pour certaines géométries, comme un angle intérieur vif sans rayon, l’électroérosion présente en revanche un avantage. Le choix optimal dépend du matériau, de la forme demandée, des tolérances et du nombre de pièces. Comme nous disposons des deux techniques en interne, nous pouvons choisir la méthode la plus adaptée à chaque composant.
La rectification de profil convient-elle aux pièces unitaires ou à la production en série ?
Les deux sont possibles. La rectification de profil convient aussi bien aux pièces unitaires et aux petites séries qu’à la production en série. Pour les prototypes et les petites séries en particulier, la précision et la reproductibilité de la rectification de profil constituent un avantage, car la forme est définie de manière répétable par la machine.
